主要技術參數Main technical parameters

項目 Project

單位Unit

LX-1580

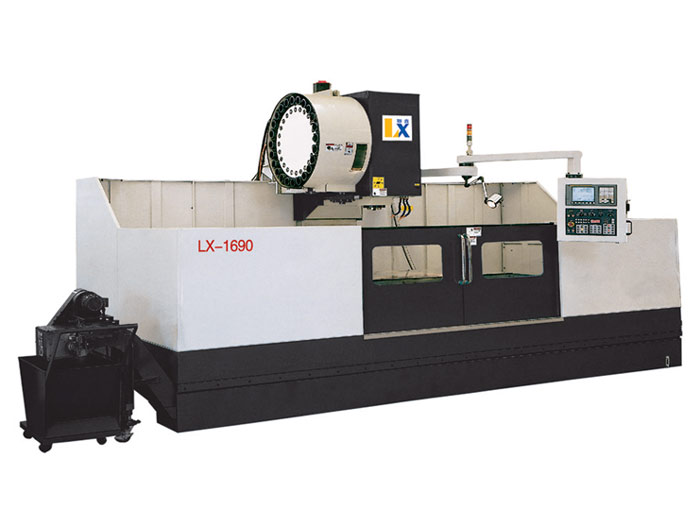

LX-1690

工作臺Table

工作臺尺寸Table size (length x width)

mm

800x1700

900x1800

T型槽（寬x槽數）

T- slot (width x slot number)

mm

22x5

22x5

載重 maximum loading

kg

≤1500

≤1600

工作臺面至地面距離 Distance from table surface to ground

mm

1000

1050

行程 Travel

X軸行程Longitudinal travel

mm

1500

1600

Y軸行程 Lateral travel

mm

800

900

Z軸行程 Vertical  travel

mm

700

皮帶頭680/齒輪頭

650

Belt head680/ gear head650

主軸鼻端至工作臺面距離

Distance from spindle nose to table surface

mm

170-870

皮帶頭160-840/齒輪頭350-1000

Belt head160-840/

gear head350-1000

主軸中心距至機柱滑道距離 Distance from spindle center to column slide

mm

800

950

主軸 Spindle

主軸錐度 Spindle taper

BT50

BT50

主軸轉速 Spindle speed

rpm

6000

皮帶頭6000/齒輪頭4500

 Belt head 6000/ gear head 4500

主軸檔數 Spindle number

1

皮帶頭1/齒輪頭2

Belt head 1/ gear head 2

主軸冷卻/潤滑方式 Spindle cooling / lubrication mode

油冷/油脂潤滑

Oil / grease lubrication

C04PT

C04PT

油壓箱/齒輪頭

Oil tank / gear head

齒輪頭SHC-027X(60L)

Gear head SHC-027X(60L)

進給Feed

切削進給 Cutting feed

mm/min

1-10000

1-10000

快速進給 Rapid feed

m/min

15/15/15

15/15/15

進給量 Minimum feed

mm

≥0.001

≥0.001

馬達 Motor

主軸馬達 Spindle motor

kw

15/18.5

皮帶頭18.5/22

齒輪頭15/18.5

Belt head 18.5/22

Gear head 15/18.5

三軸馬達X/Y/Z axis motor

kw

7/7/7

7/7/7

冷卻泵浦 Coolant pump

Kw

1.64

1.64

水箱容量 Water tank capacity

m³

0.62

0.38

刀庫Tool

刀庫種類 Type of tool

門笠/圓盤

Armless/Arm type

門笠/圓盤

Armless/Arm type

刀庫規格 Tool specification

BT50

BT50

刀庫容量 Tool storage capacity

20/24

20/24

刀具直徑x長度 Max tool diameter x Length

Φ≤110x300

Φ≤110x300

安裝需求 Installation requirements

電力容量 Power capacity

KVA

30

35

氣壓壓力 Air pressure

Kg/cm²

5-7

5-7

空氣流量 Air flow

l/min

100

100

占地空間 Floor space

mm

4310x3100x3200

4900x3100x3350

凈重 Net weight

kg

13000

16500
